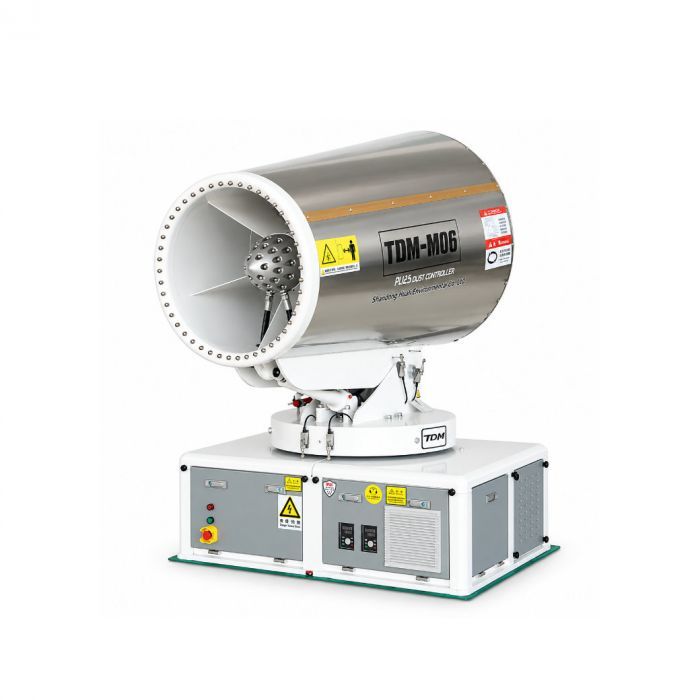

เครื่องพ่นละอองน้ำระยะไกล

Fog Cannon Machine

ข้อมูลทางเทคนิคจำเพาะ (Specifications)

• ระยะการพ่น (Spray Distance): 80-100 เมตร
• อัตราการพ่นน้ำ (Spraying Capacity): 7.5 ลูกบาศก์เมตรต่อชั่วโมง (หรือ 125 ลิตรต่อนาที)
• กำลังไฟฟ้ารวม (Total Power): 48 Kw
• ระบบไฟฟ้า (Voltage): 3 เฟส, 380V / 50Hz
• ขนาดมิติเครื่อง (Dimensions): 2,500 x 1,800 x 1,900 มิลลิเมตร
• น้ำหนักสุทธิ (Net Weight): 1,500 กิโลกรัม

วิธีใช้งานและการทำงานของเครื่องพ่รละอองน้ำระยะไกล

1. Fan (กระบอกพัดลม): ชุดพัดลมเทอร์โบหลัก ทำหน้าที่สร้างกระแสลมแรงดันสูงเพื่อพัดพาละอองน้ำที่พ่นออกมาให้กระจายตัวไปในระยะไกล
2. Micro motor (ไมโครมอเตอร์): มอเตอร์ชุดเล็กที่ติดตั้งอยู่บริเวณเสารองรับกระบอกพัดลม ทำหน้าที่ขับเคลื่อนเพื่อปรับทิศทาง ส่ายซ้าย-ขวา และปรับองศาก้ม-เงยของหัวพ่น
3. Pump (ปั๊มน้ำ): อุปกรณ์ดูดและอัดแรงดันน้ำ เพื่อส่งน้ำไปยังชุดหัวฉีด (Nozzles) ที่ปลายกระบอกพัดลมให้แตกตัวเป็นละอองฝอย
4. Generator (เครื่องกำเนิดไฟฟ้า/เครื่องปั่นไฟ): เป็นแหล่งพลังงานในตัว ทำให้เครื่องจักรชุดนี้สามารถทำงานได้อิสระในไซต์งานก่อสร้างหรือเหมืองแร่ที่ไม่มีการเดินสายไฟเข้าถึง โดยจะจ่ายไฟให้ทั้งมอเตอร์หลัก ปั๊มน้ำ และระบบควบคุม
5. Electric control cabinet (ตู้ควบคุมไฟฟ้า): ศูนย์กลางควบคุมการทำงานของเครื่อง สั่งการเปิด-ปิดระบบ สั่งการหมุน และจัดการระบบไฟฟ้าที่จ่ายมาจากเครื่องปั่นไฟ
6. PVC water tank (ถังน้ำ PVC): ถังบรรจุน้ำที่ซ่อนอยู่ภายในโครงสร้างฐานด้านล่างสุด ทำจากวัสดุ PVC ทำหน้าที่เป็นถังพักน้ำสำรองในตัว ทำให้สามารถใช้งานพ่นน้ำได้ทันทีโดยไม่ต้องลากสายยางเชื่อมต่อกับแหล่งน้ำภายนอกตลอดเวลา

วิธีการใช้งานเครื่อง (Operating Instructions)

• การเตรียมการและติดตั้ง (Preparation & Setup)
• 1. การเคลื่อนย้าย: ใช้รถโฟล์คลิฟท์ (Forklift) สอดเข้าที่ช่องใต้ฐานแท่นเครื่อง (Base frame) เพื่อยกและเคลื่อนย้ายเครื่องไปยังจุดที่ต้องการใช้งาน
  2. การเตรียมระบบน้ำ: เติมน้ำลงในถังพักน้ำ PVC (PVC water tank) ที่อยู่ใต้ฐานเครื่อง หรือต่อสายน้ำดีเข้ากับระบบปั๊มน้ำของเครื่องโดยตรง
  3. การเตรียมระบบไฟ: หากใช้ไฟจากภายนอก ให้เชื่อมต่อสายไฟเข้ากับแหล่งจ่ายไฟ 3 เฟส 380V แต่หากใช้งานในพื้นที่ห่างไกล ให้สตาร์ทเครื่องกำเนิดไฟฟ้า (Generator) ที่ติดตั้งมาบนแท่นเครื่องเพื่อจ่ายไฟให้ระบบ
• การเปิดเครื่องและตั้งค่า (Startup & Setting)
• 1. เปิดสวิตช์เมนไฟที่ตู้ควบคุมไฟฟ้า (Electric control cabinet)
  2. ไปที่หน้าจอสัมผัส (Smart Touch Screen) เพื่อเลือกโหมดการทำงาน ซึ่งสามารถเลือกได้ทั้งโหมดอัตโนมัติ (Auto) หรือควบคุมด้วยตนเอง (Manual)
  3. หมายเหตุ: ผู้ใช้งานสามารถควบคุมเครื่องจากระยะไกลได้ผ่านชุดสัญญาณรีโมท (Remote Control) เพื่อความปลอดภัยและสะดวกสบาย
• ขั้นตอนการพ่นละอองน้ำ (Operation)
• 1. เปิดพัดลม: สั่งการให้มอเตอร์พัดลมเทอร์โบ (Fan) เริ่มทำงาน (ระบบ Soft Starter จะช่วยกระชากไฟให้น้อยลงในขณะเปิดเครื่อง) รอจนพัดลมหมุนได้รอบคงที่
  2. เปิดปั๊มน้ำ: สั่งเปิดการทำงานของปั๊มน้ำ (Water Pump) ปั๊มจะส่งน้ำแรงดันสูงไปยังวงแหวนจ่ายน้ำและหัวฉีดสแตนเลส (Nozzles) เพื่อสร้างละอองฝอย และพัดลมจะเป่าละอองน้ำออกไปไกล 80-100 เมตร
  3. ปรับทิศทาง: ใช้รีโมทหรือหน้าจอควบคุมสั่งการให้ไมโครมอเตอร์ (Micro motor) ทำงาน เพื่อปรับส่ายหน้าพัดลมไปทางซ้าย-ขวา (สูงสุด 320 องศา) หรือปรับก้ม-เงย ให้ครอบคลุมพื้นที่ที่ต้องการลดฝุ่น
• การปิดเครื่อง (Shutdown)
• 1. ปิดการทำงานของปั๊มน้ำก่อน เพื่อหยุดการฉีดละอองน้ำ
  2. ปล่อยให้พัดลมเป่าลมเปล่าต่อไปอีกเล็กน้อยเพื่อไล่หยดน้ำที่ค้างในกระบอกพัดลม แล้วจึงกดปิดมอเตอร์พัดลม
  3. ปิดระบบไฟที่ตู้ควบคุม (และดับเครื่องกำเนิดไฟฟ้าหากใช้งาน)
