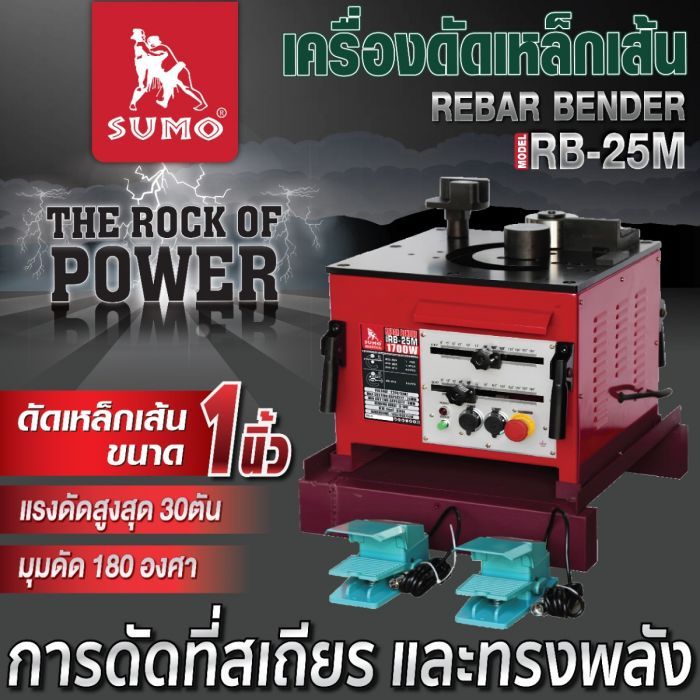

เครื่องดัดเหล็กเส้น รุ่น RB-25M SUMO

เครื่องดัดเหล็กเส้นไฟฟ้า รุ่น RB-25M SUMO

REBAR BENDER MOD.RB-25M SUMO

คุณสมบัติสินค้า (Feature)

• เครื่องดัดเหล็กเส้นไฟฟ้า รุ่น RB-25M SUMO รองรับการดัดเหล็กเส้น เหล็กแท่ง เหล็กกล้า และแท่งเหล็ก ขนาด 1 นิ้ว
• ตัวเลือกมุมดัดแบบสไลด์ 2 จุด ตั้งมุมดัดได้อย่างแม่นยำระหว่าง 0–180°
• แรงดันไฟฟ้า 220V
• กำลังไฟฟ้า 1700W แรงดัด 30 ตัน
• ความเร็วในการดัด 3.5 วินาที
• เครื่องดัดเหล็กเส้นไฟฟ้าสามารถตั้งล็อกมุมล่วงหน้าเพื่อดัดซ้ำมุมเดิมได้
• เครื่องดัดเหล็กเส้นไฟฟ้า รุ่น RB-25M SUMO ควบคุมง่ายด้วยสวิตช์เท้าเหยียบ 2 จุด ช่วยควบคุมได้โดยไม่ใช้มือ
• ความสามารถในการดัดสูงสุด 25 มม.
• ความสามารถในการดัดต่ำสุด 6 มม.
• น้ำหนักเครื่องสุทธิ 91 กก.
• Application: Equipment for bending rebars, steel bars, steel rods, and 1-inch metal bars.
• Voltage: 220V
• Electric Rebar Bender Model: RB-25M SUMO (Power Input: 1700W)
• Bending Speed: 3.5 Seconds
• Bending Force: 30 Tons
• Angle Adjustment: Dual slide-type angle selectors for precise bending between 0–180°.
• Angle Lock Function: Pre-set angle locking system for consistent repetitive bending.
• Control System: Equipped with dual foot pedal switches for hands-free operation.
• Maximum Bending Capacity: 25 mm
• Minimum Bending Capacity: 6 mm
• Net Weight: 91 kg

เหมาะสำหรับ (suitable for)

• เครื่องดัดเหล็กเส้นไฟฟ้า รุ่น RB-25M SUMO สามารถใช้งานได้ทั้งดัดเหล็กเส้น เหล็กแท่ง เหล็กกล้าและแท่งเหล็กต่างๆ เครื่องสามารถตั้งล็อกมุมล่วงหน้าเพื่อดัดซ้ำมุมเดิมได้ ตัวเลือกมุมแบบสไลด์ 2 จุด สามารถตั้งมุมดัดได้แม่นยำระหว่าง 0–180° มาพร้อมสวิตช์ควบคุมเท้าเหยียบ 2 จุด สำหรับการดัดโดยไม่ใช้มือ
• Electric Rebar Bender Model: RB-25M SUMO The RB-25M SUMO is capable of bending various materials including rebars, steel bars, steel rods, and different types of metal bars. The machine features an angle-lock system for consistent repetitive bending. With dual slide-type angle selectors, the bending angle can be precisely set between 0–180°. Additionally, it comes equipped with two foot-pedal switches for efficient hands-free operation.

รายละเอียดสินค้า (Specification)

วิธีการใช้งาน (How to use)

• เสียบปลั๊กไฟ ตรวจสอบว่าไฟแสดงสถานะติด แสดงว่าเครื่องพร้อมทำงาน
• ปรับระยะระหว่าง ล้อดัดคงที่, ล้อดัดเคลื่อนที่ และบล็อกปรับเหล็ก ให้เหมาะสมตามขนาดเหล็กที่ต้องการดัด
• Point 1: กำหนดมุมดัดที่ต้องการไว้ล่วงหน้า กดสวิตช์เริ่ม (START) หรือเหยียบสวิตช์เท้าเพื่อให้เครื่องทำงาน
• Point 2: ตั้งค่ามุมดัดที่ Point 2 ได้โดยใช้สวิตช์เท้า แต่ต้องปรับ Point 1 ให้มีมุมมากกว่าหรือเท่ากับ Point 2 และล็อกให้แน่น
• หมุนด้ามปรับมุม ไปทางซ้ายหรือขวาเพื่อเลือกมุม
• หลังจากปรับเสร็จ ต้องตรวจสอบให้แน่ใจว่าด้ามถูกล็อกอย่างแน่นหนา
• ยืนอยู่นอกทิศทางการดัดเหล็กเสมอเพื่อความปลอดภัย
• กดปุ่ม START หรือเหยียบสวิตช์เท้า เครื่องจะดัดเหล็กไปยังมุมที่ตั้งค่าไว้
• หากพบความผิดปกติ ให้กดปุ่มหยุดฉุกเฉินทันที เครื่องจะหยุดทำงาน และล้อดัดจะกลับสู่ตำแหน่งเริ่มต้น
• มุม Point 1 ต้องใหญ่กว่ามุม Point 2 มิฉะนั้นเครื่องจะไม่สามารถทำงานได้ตามปกติ
• หากสวิตช์เท้าไม่ตอบสนอง ให้กดสวิตช์มือ (ใกล้ไฟแสดงสถานะ) เพื่อทดสอบว่ามอเตอร์ทำงานหรือไม่

• Plug in the power cord and check the indicator light. If it is on, the machine is ready for operation.

• Adjust the distance between the Fixed Roller, Moving Roller, and Stopper Block to suit the size of the rebar being bent.

• Point 1: Pre-set the desired bending angle. Press the START button or step on the foot pedal to begin operation.

• Point 2: Set the second bending angle for Point 2 via the foot pedal. Note: Point 1 must be set to an angle greater than or equal to Point 2 and securely locked.

• Turn the angle adjustment knob left or right to select the desired angle.

• After adjustment, ensure that the knob is tightened and securely locked.

• Always stand outside the bending path of the rebar for your safety.

• Press the START button or step on the foot pedal; the machine will bend the rebar to the pre-set angle.

• In case of any abnormality, press the Emergency Stop button immediately. The machine will stop, and the bending roller will return to its home position.

• The angle at Point 1 must be greater than Point 2; otherwise, the machine will not function properly.

• If the foot pedal is unresponsive, press the manual switch (near the indicator light) to test if the motor is operational.

ข้อแนะนำ (Recommendation)

• ควรเลือกใช้งานขนาดเหล็กที่เหมาะสมกับ เครื่องดัดเหล็กเส้นไฟฟ้า รุ่น RB-25M SUMO
• ห้ามใช้งานเครื่องดัดเหล็กเส้นต่อเนื่องเกินเวลาที่กำหนด
• Always use rebar sizes that are compatible with the RB-25M SUMO Electric Rebar Bender.
• Please select the appropriate rebar size for the Electric Rebar Bender Model RB-25M SUMO.

การดูแลรักษา (Maintenance)

• ตรวจสอบน็อตและสกรูทุกตำแหน่งให้แน่นหนา หากพบว่าหลวมให้ขันกลับให้แน่น
• ในช่วงฤดูฝนหรือสภาพอากาศชื้น ควรเปิดช่องระบายอากาศเพื่อป้องกันความชื้นสะสม
• ตรวจสอบสภาพแปรง ว่าสึกหรอเกินกำหนดหรือไม่
• หากพบปัญหาที่ไม่สามารถแก้ไขเองได้ ควรติดต่อศูนย์บริการ

• Check all nuts and screws to ensure they are tightened. If any are loose, re-tighten them immediately.

• During the rainy season or in humid conditions, keep the ventilation vents open to prevent moisture buildup.

• Check the condition of the brushes for excessive wear and tear.

• If you encounter problems that cannot be resolved, please contact the service center.

คำเตือน (Caution)

• ห้ามใช้งานกับวัสดุอื่นนอกจากเหล็กเส้น
• ควรสวมใส่อุปกรณ์ป้องกันความปลอดภัย (Safety Equipment)
• อ่านและปฏิบัติตามป้ายเตือนทุกครั้งก่อนเริ่มใช้งาน
• งานตรวจสอบและซ่อมบำรุงระบบไฟฟ้าต้องดำเนินการโดยผู้มีความรู้ความชำนาญเท่านั้น
• ก่อนการตรวจสอบ/ซ่อมบำรุง ต้องตัดแหล่งจ่ายไฟหลักเสมอ
• ระวังพื้นที่ชื้น ป้องกันไฟฟ้าลัดวงจร
• ห้ามเปิดแผงควบคุมไฟฟ้าโดยไม่จำเป็น
• ห้ามสวม สร้อย, แหวน, นาฬิกา หรือกำไลโลหะ ขณะใช้งาน
• ใช้เฉพาะอะไหล่และอุปกรณ์เสริมที่ได้มาตรฐานจากผู้ผลิตเท่านั้น

• Use for rebar only; do not use with other materials.

• Always wear Safety Equipment (PPE).

• Read and strictly follow all warning labels before operation.

• Electrical inspection and maintenance must be performed by qualified personnel only.

• Always disconnect the main power supply before inspection or maintenance.

• Beware of damp areas to prevent short circuits.

• Do not open the electrical control panel unless necessary.

• Do not wear necklaces, rings, watches, or metal bracelets during operation.

• Use only standard spare parts and accessories approved by the manufacturer.
