อนาล็อกมัลติมิเตอร์
อนาล็อกมัลติมิเตอร์ รุ่น KS-980 SUMO
Analog Multimeter KS-980 SUMO
คุณสมบัติ
-

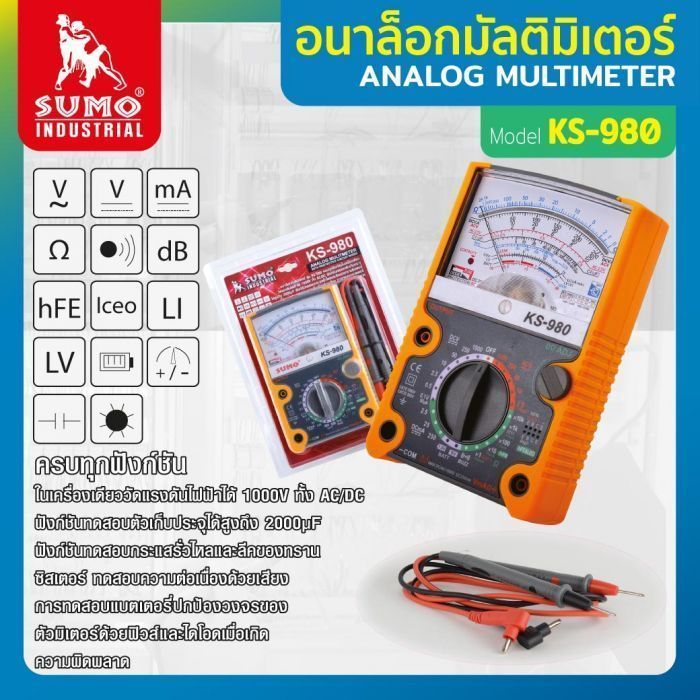

อนาล็อกมัลติมิเตอร์ รุ่น KS-980 SUMO ครบทุกฟังก์ชันในเครื่องเดียว
-
วัดแรงดันไฟฟ้า AC/DC สูงสุด 1000V
-
ฟังก์ชันทดสอบตัวเก็บประจุได้สูงถึง 2000µF
-
ฟังก์ชันทดสอบกระแสไฟรั่วไหลและลีคของทรานซิสเตอร์
-
ทดสอบความต่อเนื่องด้วยเสียง
-
การทดสอบแบตเตอรี่ปกป้องวงจรของตัวมิเตอร์ด้วยฟิวส์และไดโอดเมื่อเกิดความผิดพลาด
รายละเอียด (SPECIFICATIONS)
|
Function |
Range |
Best Accuracy |
|
DC Current |
50µA/2.5mA/25mA/250mA |
±3% of full scale |
|
DC Voltage |
0.1/0.5/2.5/10/50/250/1000V |
±3% of full scale |
|
AC Voltage |
10/50/250/1000V |
±4% of full scale |
|
Resistance |
x1/x10/x100/x1k/x10kΩ |
±3% arc |
|
Capacity Test |
x1kΩ/2000µF |
Ref |
|
hFE Test |
0~1000 |
Ref |
|
dB |
-10~22dB |
Ref |
|
Battery Test |
1.5V/9V |
Ref |
GENEAL CHARACTERISTICS
|
Input impedance |
DCV : 20kΩ/V ACV : 9kΩ/V |
|
Power |
9Vx1(6F22) 1.5Vx2(R6/AA) |
|
Test pen |
Model : KS-3605 |
|
Weight |
Approx. 360g Including battery |
|
Dimension |
160 (L) x 105 (W) x 40(H) mm |
การใช้มัลติมิเตอร์แบบอนาล็อก การวัดกระแสไฟฟ้ากระแสตรง
-
เลือกตำแหน่งที่ต้องการวัดกระแสไฟฟ้า และตรวจสอบทิศทางการไหลของกระแสไฟฟ้า
-
เสียบสายวัดมิเตอร์สีดำที่ขั้วลบ (-COM) และสายวัดสีแดงที่ขั้วบวก (+) เข้ากับมัลติมิเตอร์
-
ตั้งค่าช่วงการวัดที่เหมาะสสม ในกรณีที่ทราบค่ากระแสในวงจร ควรตั้งช่วงการวัดให้สูงกว่าค่ากระแสที่ทราบ แต่กรณีที่ไม่ทราบค่ากระแสในวงจร ควรตั้งช่วงการวัดที่สูงๆ (0-0.25A) ไว้ก่อน แล้วค่อยปรับช่วงการวัดใหม่ ก่อนปรับช่วงการวัดใหม่ต้องเอาสายวัดออกจากวงจรทุกครั้ง และต้องแน่ใจว่าค่าที่จะวัดได้นั้นมีค่าไม่เกินช่วงการวัดที่ปรับตั้งใหม่
-
นำสายวัดมิเตอร์ไปต่อแทรกหรือต่อแบบอนุกรม โดยใช้หัววัดแตะบริเวณที่ต้องการวัด และต้องให้กระแสไฟฟ้าไหลเข้าทางขั้วบวกของมัลติมิเตอร์ หากเข็มวัดตีเกินสเกลต้องรีบเอาสายวัดมิเตอร์ออกจากวงจรทันที แล้วเลือกช่วงการวัดที่สูงขึ้นเพื่อทำการวัดค่าใหม่
-
อ่านค่ากระแสไฟฟ้าที่ไหลในวงจร ซึ่งการอ่านต้องสัมพันธ์กับช่วงที่ตั้งไว้
| ช่วงการวัด | สเกลที่ใช้อ่าน | การคำนวณหาค่า | ค่าที่อ่านได้ |
| 50µA | 0-250 | อ่านค่าจากสเกลที่ใช้อ่านโดยตรง | 11.5µA |
| 2.5mA | 0-250 | นำค่าที่วัดได้ คูณด้วย 0.01mA | 57.5 x 0.01mA = 0.575mA |
| 25mA | 0-250 | นำค่าที่วัดได้ คูณด้วย 0.1mA | 57.5 x 0.1mA = 5.75mA |
| 0.25A (250mA) | 0-250 | นำค่าที่วัดได้ คูณด้วย 0.01A (อ่านค่าจากสเกลที่ใช้อ่านโดยตรง) | 57.5 x 0.01A = 0.575A (57.5mA) |
การวัดความต่างศักย์ไฟฟ้ากระแสสลับ
-
การวัดค่าความต่างศักย์ไฟฟ้ากระแสสลับ ไม่จำเป็นต้องให้กระแสไฟฟ้าไหลผ่านทางขั้วบวกเหมือนไฟฟ้ากระแสตรง เพราะไฟฟ้ากระแสสลับไม่มีขั้วตายตัว ขั้วแรงดันจะสลับไปสลับมาตลอดเวลา กล่าวคือสามารถต่อโดยให้สายวัดเส้นใดอยู่ข้างใดก็ได้ แต่วิธีวัดค่ายังใช้หลักการเดียวกับโวลต์มิเตอร์กระแสตรงก่อนที่จะนำมัลติมิเตอร์ไปวัดค่า ต้องทำการปรับมัลติมิเตอร์ให้เป็นโวลต์มิเตอร์กระแสสลับก่อน
-
จากนั้นเลือกช่วงการวัดให้เหมาะสม โดยหมุนสวิตช์บนตัวมิเตอร์ ไปที่ตำแหน่งช่วงการวัดความต่างศักย์ไฟฟ้ากระแสตรง (ACV) (หมายเลขอ้างอิง 10) ซึ่งมี 4 ช่วงการวัดคือ 0-10V, 0-50V, 0-250V, 0-1000V
คำเตือน (Warning)
-
โปรดอ่านข้อมูลในคู่มือสำหรับข้อมูลด้านความปลอดภัยก่อนติดตั้งหรือใช้งาน
-
Please refer to the information in the manual for safety information before installing or operationing the apparetus
